APPLICATION & PROCESS
현장을 이해하면,
연결이 명확해집니다.
나사 규격과 체결 공간, 수밀 구조까지 함께 확인합니다.
어떤 제품을 선택해야 할지 고민되십니까?
PE관 규격만으로 연결 제품을 결정하기는 어렵습니다. 밸브나 새들분수전의 나사 형식, 패킹 접촉면과 작업 공간까지 확인해야 합니다.
제품·규격 검토
나사 형식과 수밀 구조에 맞춰 수나사 또는 루즈 타입을 제안합니다.
기술자료 안내
체결 방식과 EF 소켓 연결 구성, 규격과 유의사항을 설명합니다.
견적·일정 협의
수량·희망 납기·납품 장소를 확인하여 견적과 공급 가능 일정을 안내합니다.
SEALING & FASTENING
물은 어디에서 막고,
어느 부분을 돌릴까요?
나사부에서 수밀을 확보합니다.
테이퍼 나사는 끝으로 갈수록 지름이 작아집니다. 본체를 조이면 나사산이 맞물리며, 지정 실링재를 함께 사용해 수밀을 확보합니다.
체결할 때 잡는 곳 금속 육각부
패킹을 눌러 수밀을 확보합니다.
평행 나사는 지름이 일정합니다. 루즈너트를 조이면 EPDM 패킹이 상대 부속의 플랜지부 스텁엔드면에 밀착해 수밀을 확보합니다.
회전시키는 곳 루즈너트
루즈 타입은 배관 전체를 돌리지 않습니다.
관로 선형을 잡아둔 상태에서 루즈너트만 돌려 체결할 수 있습니다. 점검할 때는 루즈너트를 풀어 금속 측을 분리하므로 PE 융착부를 보존할 수 있습니다.
CONNECTION 01
일반 배관·밸브 연결
금속관·밸브(PT 암나사) → TF 수나사 타입 → EF 소켓 → PE관
상대 부속이 PT 암나사인 경우, TF 수나사 타입을 적용합니다. 금속 육각부를 잡아 본체를 체결하며 지정 실링재를 병용합니다.
CONNECTION 02

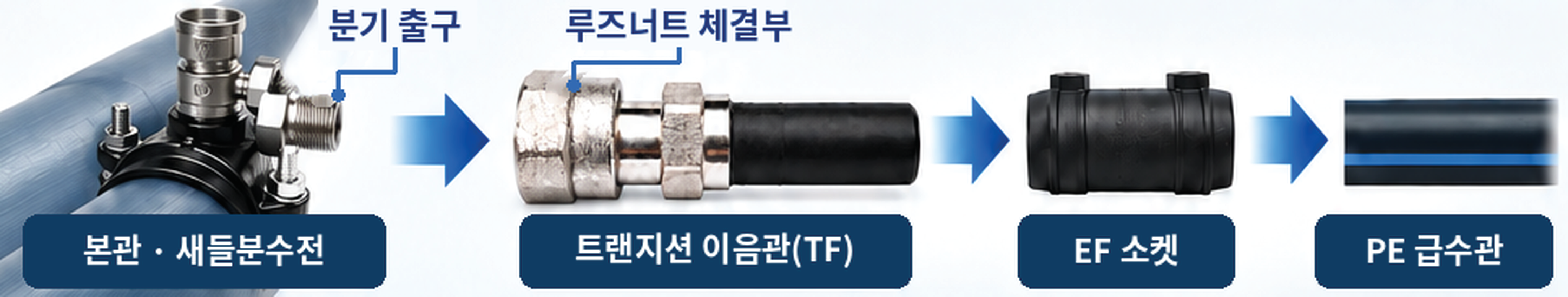

새들분수전·계량기 연결
새들분수전(PF 수나사·패킹 접촉면) → TF 루즈 타입 → EF 소켓 → PE 급수관
PF 수나사 및 적합한 패킹 접촉면을 확인한 뒤 TF 루즈 타입을 적용합니다. 배관은 고정하고 루즈너트만 회전하여 체결합니다.
체결과 유지보수 시 확인사항
PT와 PF는 체결·수밀 방식이 다릅니다. 형식과 호칭, 패킹 접촉면을 확인하세요. 금속 측 분리 작업은 급수를 차단하고 잔압을 해소한 상태에서 진행해야 합니다.
CONNECTION 03
계량기 보호통 배관 구성
PE INSULATION BAND
수도계량기 보호통까지,
PE 절연밴드.
관경과 매설심도, 연결 방식에 맞춘
계량기 보호통 배관자재를 확인하세요.
